在测量绝缘电阻时，我们用万用表就无能为力了，这时候就会想起使用一种特殊的仪表，它的名字就叫兆欧表，俗名叫摇表。这种仪表虽然在电工界不显山露水，但是它在特殊的场景下会发挥着特殊的作用。比如我们测电机的绝缘电阻的时候，此时的绝缘阻值有可能会在几兆欧左右，由于万用表内部的电池最高才9V，这么低的电压，它根本就无法显示出来这么高的电阻数值，这时我们可以请兆欧表闪亮登场，来完成测量任务。
摇表的用途和结构
刚才讲到用摇表可用于测量电机线圈绕组间的绝缘电阻以及各线圈绕组与锭子间的绝缘电阻。还有在高压电力线路中，在测量电力电缆定相及绝缘电阻也需要用摇表进行摇测。总的来说它的使用场景是测量设备的绝缘电阻和高阻值的电阻，我们都可以用摇表进行摇测的。
下面我们先举个例子，说一下用摇表如何摇测高压电力电缆定相及绝缘电阻方法，这种操作在高压电工考核中会用到。在进行测量之前，先要校一下摇表是不是良好，就是对摇表进行一次开路和短路的试验。
摇表使用方法
比如它的开路检验，就是将接地端钮线E和电路端钮线L这两个连接线断开，用手均匀地摇动手柄，转速大约每分钟在120转左右，此时摇表的指针应该指在无穷大处。
接着再把这两个线短接一下，摇动一下，它的指针应指在“0”处的位置，只要符合以上两条，这个摇表就是可以使用的。
摇表使用方法

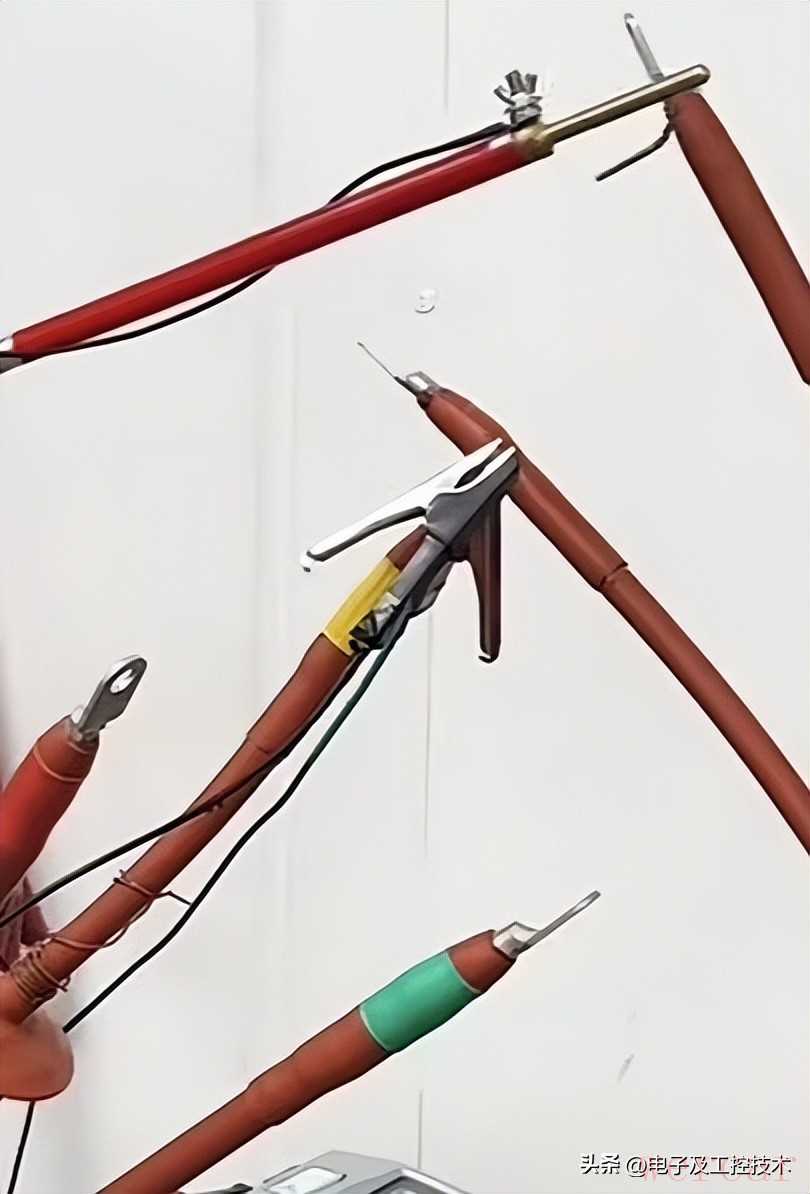

我们先把电力电缆的一端先假定A相、B相和C相，然后用短接线把假定的A相和电力电缆的铠装层短接起来。然后用摇表在测量端去找哪个是A相端，摇表的接地端钮线E接在测量端的铠装层上，先把摇表摇动起来，也是每分钟120转左右，此时找一位帮手，用摇表的L线去接触待检测的三个动力电缆线的端子，如果指针指向无穷大，说明不是A相，然后再换另一个，直到看到摇表的指针归零了，说明就是要检测的A相。
摇表摇测高压电力电缆定相及绝缘电阻方法
在摇测确定B相前，需要对刚才检测的电力电缆线进行放电，先戴好绝缘手套，手拿放电棒多次去接触每个待测的动力电缆线的端子。对于其它待检出的B相和C相都是重复同样的操作。
摇表

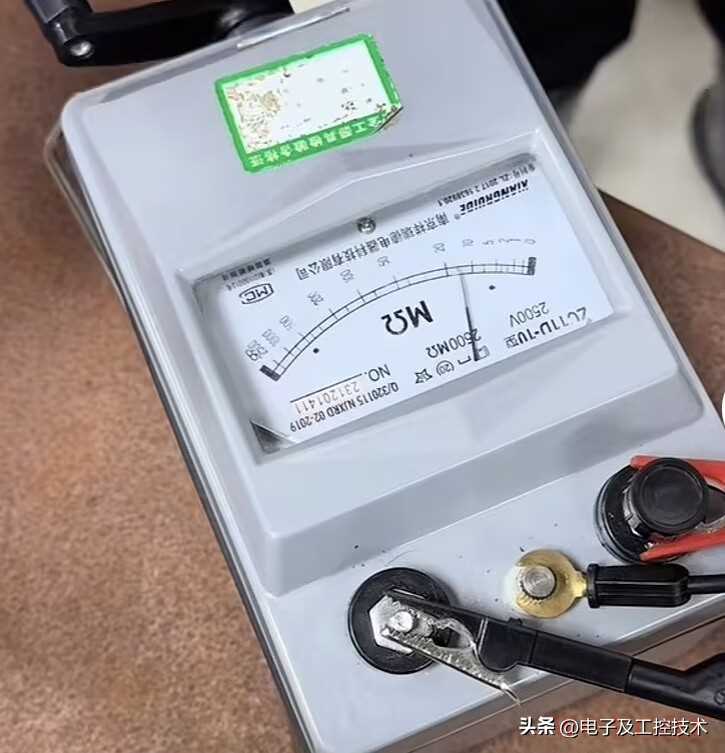

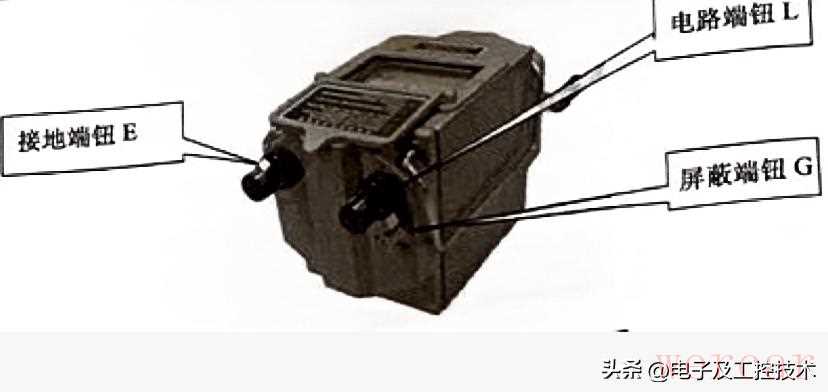

对于摇表的结构，我先说两句。在摇表的内部实际是装着一个手摇式直流发电机，还有一个磁电式的流比计，这个手摇直流发电机根据不同型号的摇表，它可以输出500V、1000V、2500V和5000V四种。我们也可以从外观看出摇表由手摇发电机、表头和接线柱这几部分，其中接线柱有三个，它们分别是电路端L、接地端E和屏蔽端G。
兆欧表的选用
关于兆欧表的选用我只想说两点。第一点是摇表的电压等级的选用，从电器设备的额定电压等级来选，如果设备用的电压是500V以下的，我们就选500V或者1000V的摇表；如果设备的电源是500V以上的，就用1000V或者2500V的摇表。
摇表

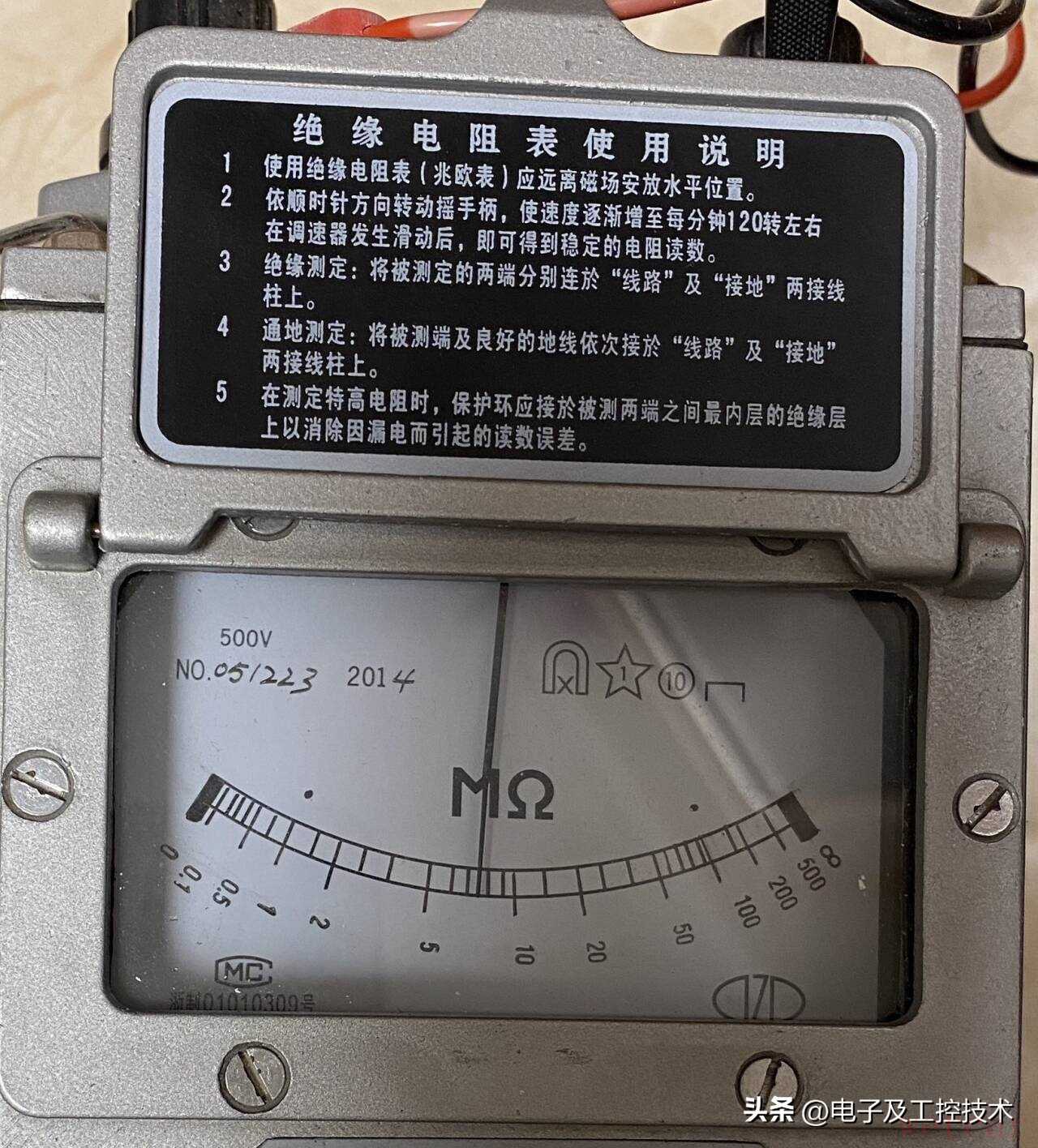

另一点就是电阻量程范围的选用，首先要确保被测设备的绝缘电阻值在准确测量区域内。在摇表的表盘刻度线上有两个小黑点,两个小黑点之间的区域为准确测量区域，如下图所示。
摇表电阻量程范围的选择
摇表使用方法
前面已经提及过，在第一次使用前要对摇表进行一次开路和短路验证，目的是看摇表好不好用；要选用电压等级符合要求的摇表，具体选用已经讲过了；摇测设备绝缘电阻时要将设备断电，如果设备里还有大电容的，还要放电。

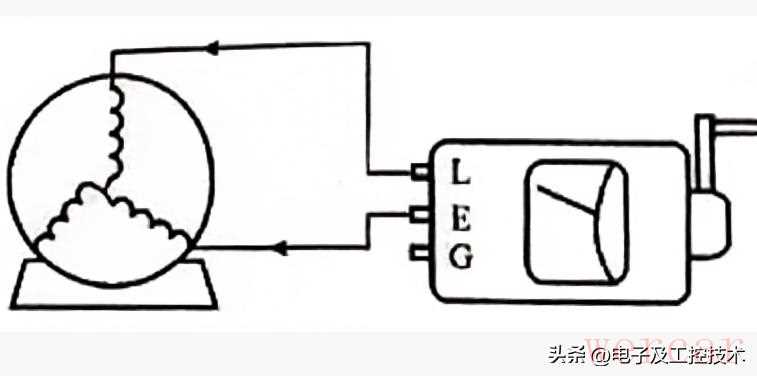

测量三相电机绕组间的绝缘电阻

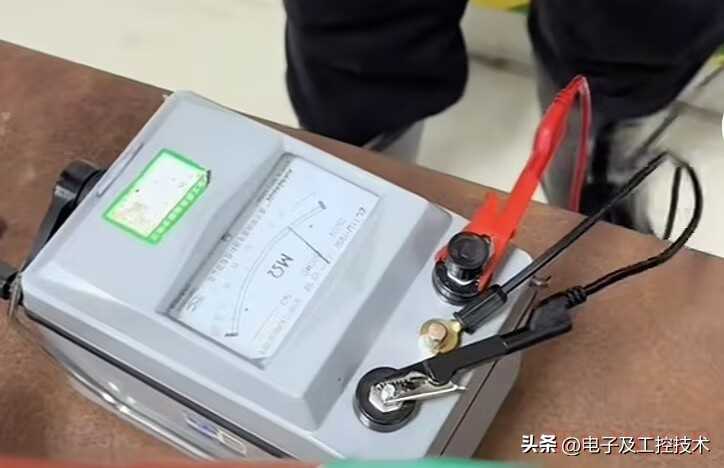

在用摇表摇测绝缘电阻时，一般只用L 和E端，如果要是摇测电缆对地的绝缘电阻或者被测设备的漏电流很严重时，就要用屏蔽端钮G端子线了,使用时把G端接屏蔽层或者外壳。电路接好后，可按顺时针方向转动摇把，摇动的速度由慢到快，速度在120转每分钟 左右时，保特匀速转动分钟 后读数，并且要边摇边读数，不能停下来读数。
测量三相电机绕组间的绝缘电阻
摇表用完后要拆线放电，一边慢摇，一边拆线, 然后再把被测设备放电。放电方法是将测量时使用的地线从摇表上取下来与被测设备短按一下即可，我们要注意不是对表放电。
用摇表测三相电机绝缘电阻的方法
我们知道三相电机定子绕组对称并且是互相绝缘的，我们测试要把接线盒内三相绕组的连接片拆开，用摇表可以摇测两相间的绝缘电阻，和每相对机座的绝缘电阻。一般要求是绝缘电阻不能小于0.5 兆欧姆。

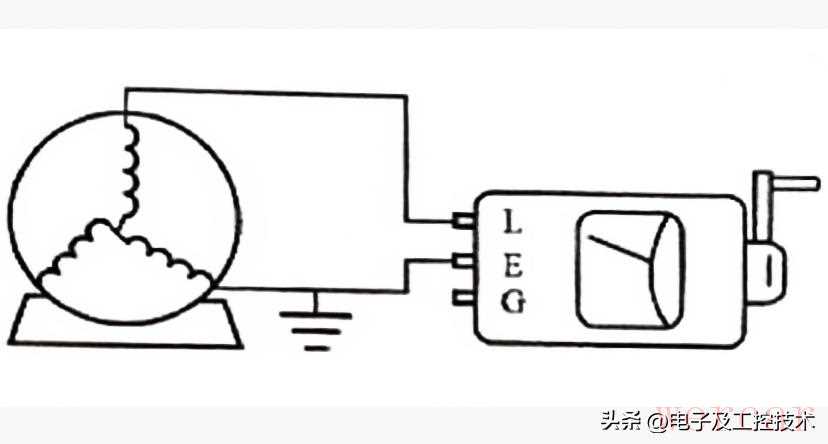

摇测电机绕组对机壳的绝缘电阻
下面我们具体说一下摇测电机绕组之间绝缘电阻的方法。摇测前先停电，被测线路分别接在线路端钮“L”上和地线端钮“E”上，用左手按住摇表，右手摇动手柄,速度由慢逐渐加快，并保持在 120 转每分钟左右，持续一分钟，读出绝缘阻值数。
摇测电机绕组对机壳的绝缘电阻
测量电机绕组对机壳的绝缘电阻时，也是测量前先停电，将被测绕组接于兆欧表的L 端钮上，摇表的“E”端钮与电机的地线连接,测量方法与上面说的一样。

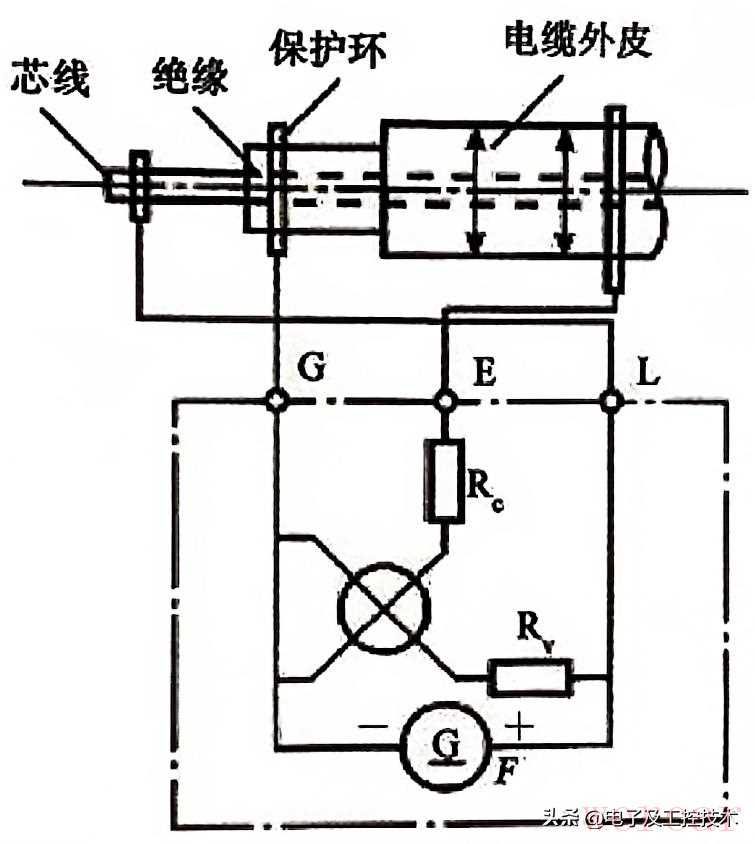

测量电缆线芯绝缘电阻
在摇测电缆线芯或者绝缘子的绝缘电阻时。L端要接线芯,E端接电缆外皮，G端接线芯绝缘外层，在线芯绝缘外层缠绕几匝导线接到屏蔽端G 上。以上就给各位老铁分享的摇表的使用方法，欢迎评论、点赞、收藏，感谢你的关注。
